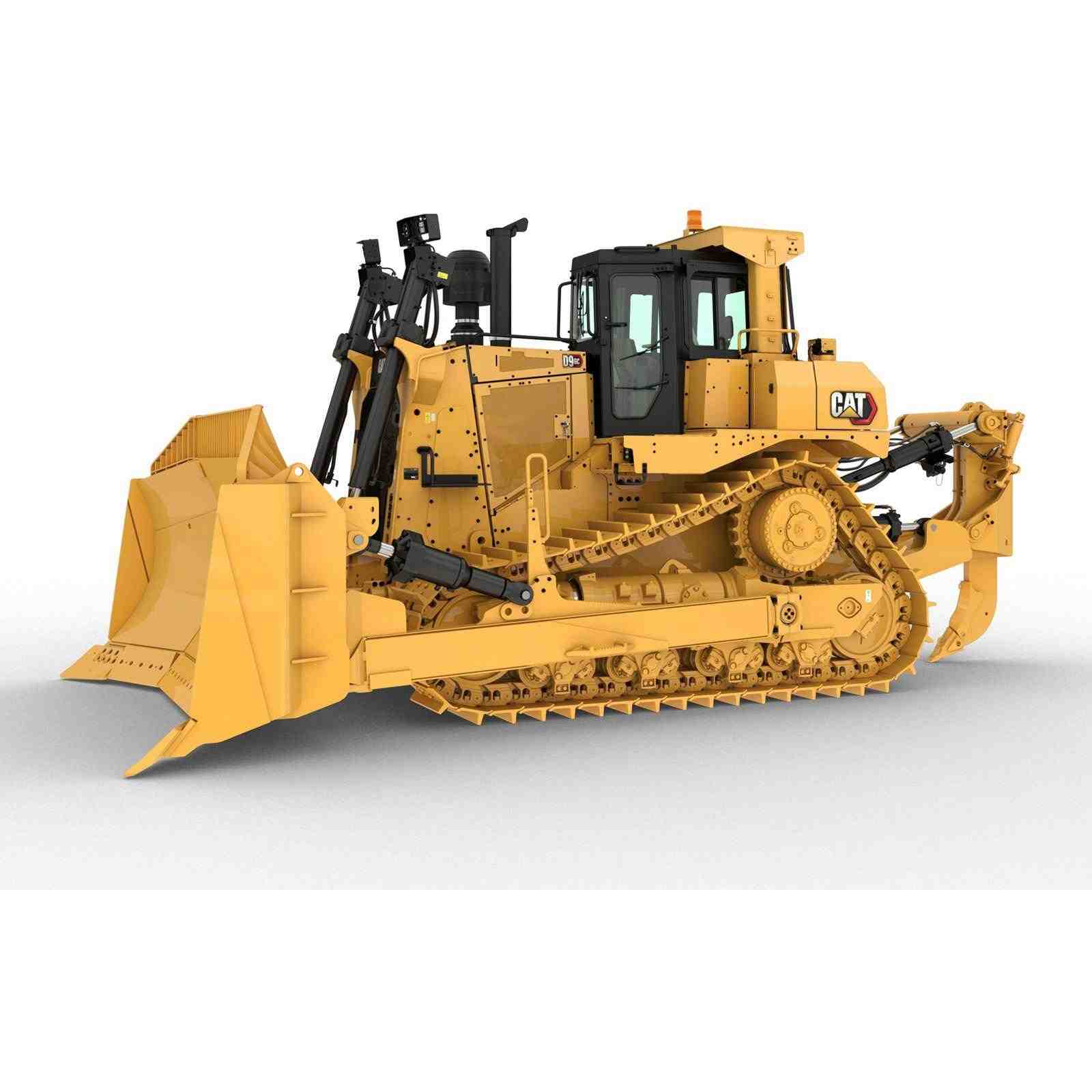

Бульдозер CAT D9 GC

Модель двигателя

Cat® 3408C
Рабочий объем двигателя

18 л
Эксплуатационная масса

49441 кг
Ширина колеи

2250 мм

Цена по запросу

Рулевое управление и тормоза
- Тип рулевого управления

  Сцепление/тормоз
- Тип тормозов

  Маслоохлаждаемый дисковый тормоз с пружинным включением
- Диаметр тормоза

  393.7 мм
- Количество тормозов

  6
- Тип бортового фрикциона

  Маслоохлаждаемый тормоз с включением под давлением
- Диаметр диска бортового фрикциона

  393.7 мм
- Количество дисков бортового фрикциона

  6
Вместимость заправочных емкостей
- Топливный бак (макс.)

  963 л
- Топливный бак (система быстрой заправки)

  939 л
Коробка передач
- 1-я передача переднего хода

  3.9 км/ч
- Передача переднего хода 2.0

  6.8 км/ч
- Передача переднего хода 3.0

  11.9 км/ч
- Передача заднего хода 1.0

  4.7 км/ч
- Передача заднего хода 2.0

  8.4 км/ч
- Передача заднего хода 3.0

  14.7 км/ч
- Тип коробки передач

  Планетарная, с переключением под нагрузкой
Гидросистема управления
- Тип насоса

  Поршневой с приводом от маховика
- Производительность насоса — рабочее оборудование

  235 л/мин
- Насос вентилятора

  72 л/мин
- Расход в штоковой полости гидроцилиндра наклона

  137 л/мин
- Расход в поршневой полости гидроцилиндра наклона

  167 л/мин
- Давление открытия предохранительного клапана гидроцилиндра подъема

  26200 кПа
- Давление открытия предохранительного клапана гидроцилиндра наклона

  19300 кПа
- Рыхлитель – подъем – настройка предохранительного клапана

  26200 кПа
- Рыхлитель – шаг – настройка предохранительного клапана

  26200 кПа
Отвал
- Вместимость отвала (согласно SAE J1265) (полусферический)

  13.6 м³
- Ширина отвала (по боковым накладкам)(полусферический)

  4376 мм
- Высота отвала (полусферический)

  1934 мм
- Максимальная глубина выемки (полусферический)

  606 мм
- Дорожный просвет при полном подъеме (полусферический)

  1422 мм
- Максимальный наклон (полусферический)

  940 мм
- Масса отвала (полусферический)

  4802 кг
- Полная эксплуатационная масса* (с отвалом и одностоечным рыхлителем) (полусферический)

  49441 кг
- Вместимость отвала (согласно SAE J1265) (универсальный)

  16.6 м³
- Ширина отвала (по боковым накладкам) (универсальный)

  4648 мм
- Высота отвала (универсальный)

  1934 мм
- Максимальная глубина выемки (универсальный)

  606 мм
- Дорожный просвет при полном подъеме (универсальный)

  1422 мм
- Максимальный наклон (универсальный)

  1014 мм
- Масса отвала (универсальный)

  5327 кг
- Полная эксплуатационная масса* (с отвалом и одностоечным рыхлителем) (универсальный)

  49966 кг
Рыхлитель
- Максимальное усилие заглубления* (вертикальная стойка) (одностоечный)

  158 кН
- Максимальное заглубление (стандартный наконечник) (одностоечный)

  1231 мм
- Усилие отрыва (одностоечный)

  332 кН
- Максимальная высота подъема зуба над грунтом – до наконечника, палец в нижнем отверстии (одностоечный)

  882 мм
- Число гнезд (одностоечный)

  1
- Масса (одностоечный)

  4293 кг
- Общая эксплуатационная масса* (с полууниверсальным бульдозерным отвалом и указанным рыхлителем) (одностоечный)

  49440 кг
- Максимальное усилие заглубления* (вертикальная стойка) (одностоечный, глубокое рыхление)

  172 кН
- Максимальное заглубление (стандартный наконечник) (одностоечный, глубокое рыхление)

  1727 мм
- Усилие отрыва (одностоечный, глубокое рыхление)

  331 кН
- Максимальная высота подъема зуба над грунтом – до наконечника, палец в нижнем отверстии (одностоечный, глубокое рыхление)

  816 мм
- Число гнезд (одностоечный, глубокое рыхление)

  1
- Масса (одностоечный, глубокое рыхление)

  4420 кг
- Общая эксплуатационная масса* (с полууниверсальным бульдозерным отвалом и указанным рыхлителем) (одностоечный, глубокое рыхление)

  49568 кг
Емкости
- Картер двигателя*

  48 л
- Бортовые редукторы (каждый)

  15 л
- Рамы катков (каждая)

  45 л
- Масло оси качания

  30 л
- Бак гидросистемы

  89 л
- Система охлаждения

  99.8 л
Ходовая часть
- Тип башмака

  Для тяжелых условий эксплуатации
- Ширина башмака

  610 мм
- Кол-во башмаков на сторону

  43
- Высота грунтозацепов

  84 мм
- Шаг гусеничной цепи

  240 мм
- Дорожный просвет

  459 мм
- Ширина колеи

  2250 мм
- Длина— опорная длина гусеничной ленты

  3470 мм
- Площадь контакта с грунтом

  4.23 м²
- Количество опорных катков на сторону

  8
- Количество поддерживающих катков

  1 с каждой стороны (дополнительно)
Двигатель
- Полезная мощность согласно SAE J1349/ISO 9249

  308 кВт
- Модель двигателя

  Cat® 3408C
- Диаметр цилиндра

  137 мм
- Ход поршня

  152 мм
- Рабочий объем двигателя

  18 л
- Мощность двигателя — полная, SAE J1995*

  330 кВт
- Мощность двигателя — ISO 14396

  326 кВт
- Выбросы загрязняющих веществ

  Эквивалентно стандарту Агентства по охране окружающей среды США Tier 1
- Примечание (1)

  Номинальные характеристики двигателя при частоте вращения 1900об/мин.
- Примечание (2)

  При работе на высоте до 2250м (7381фута) над уровнем моря номинальная мощность не уменьшается.
- Силовая передача

  150 л
Габариты
- Эксплуатационная масса

  49441 кг
- Транспортировочная масса

  37724 кг
