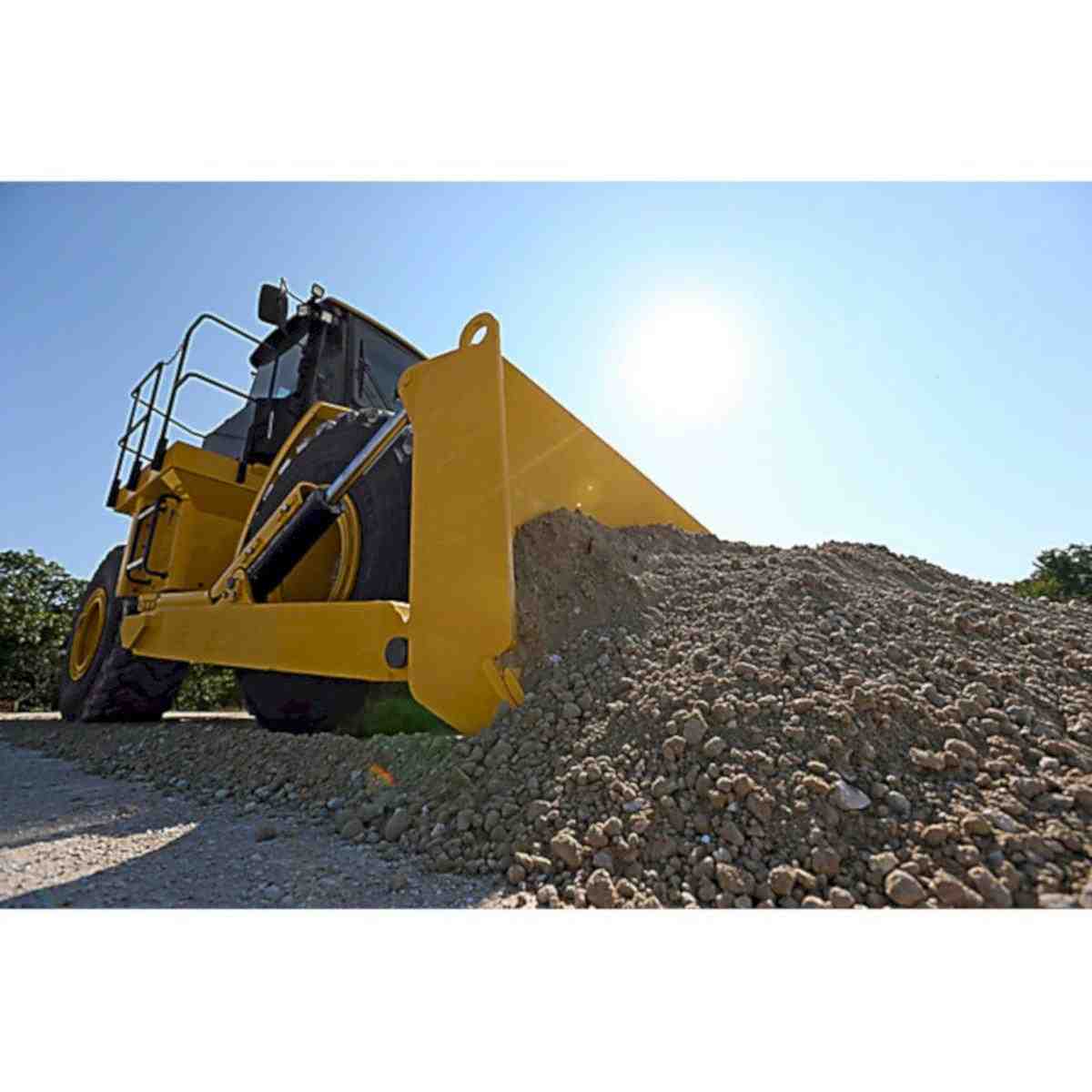

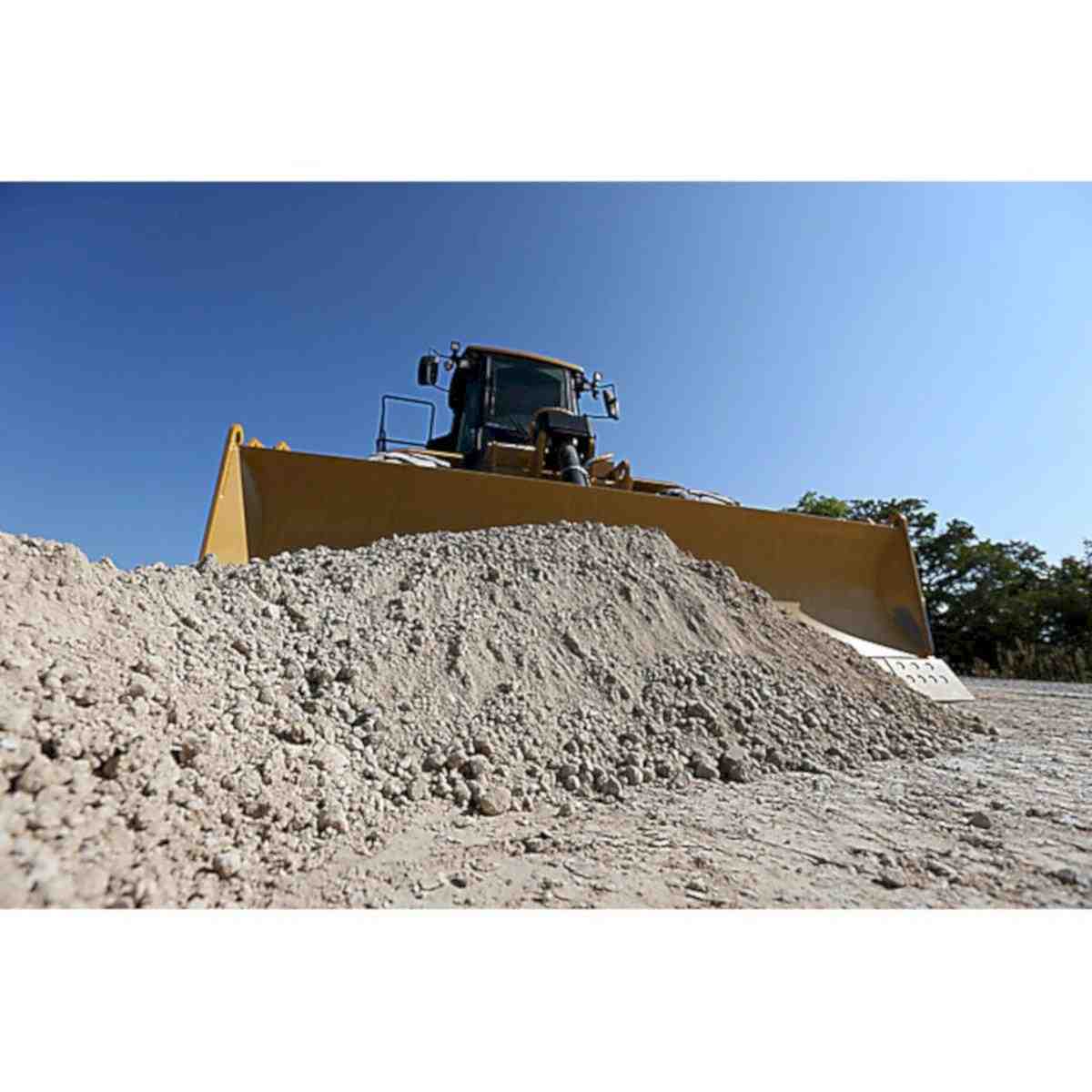

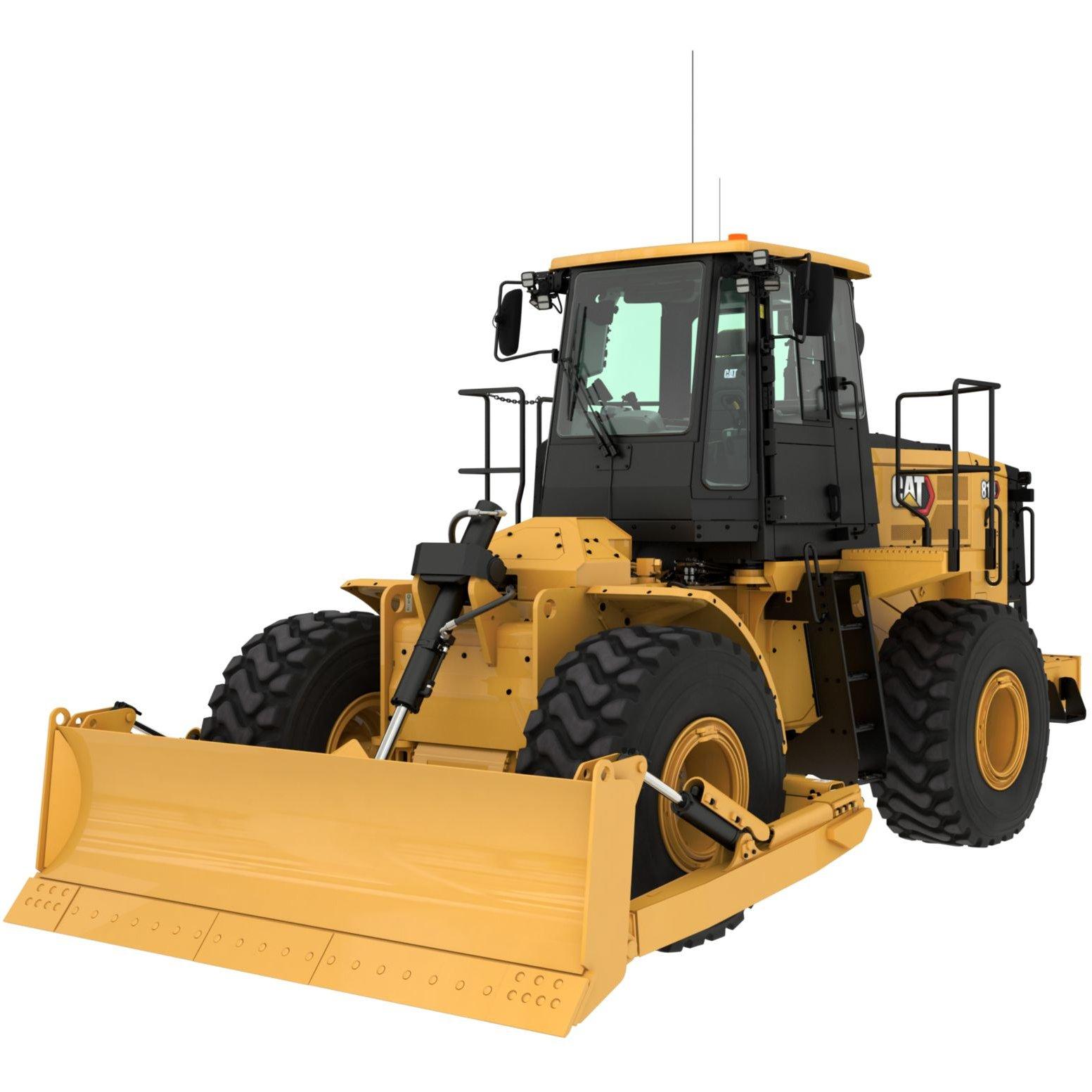

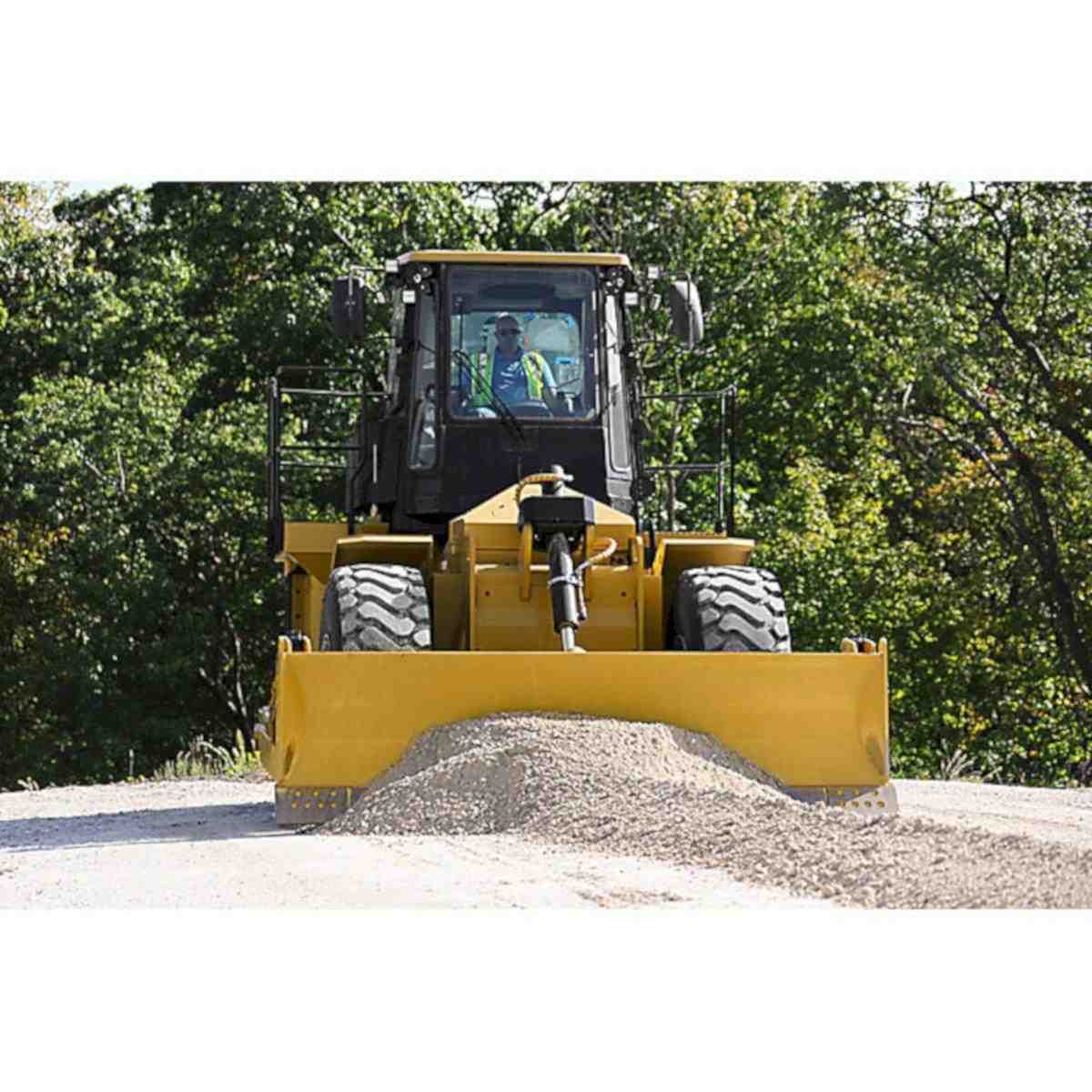

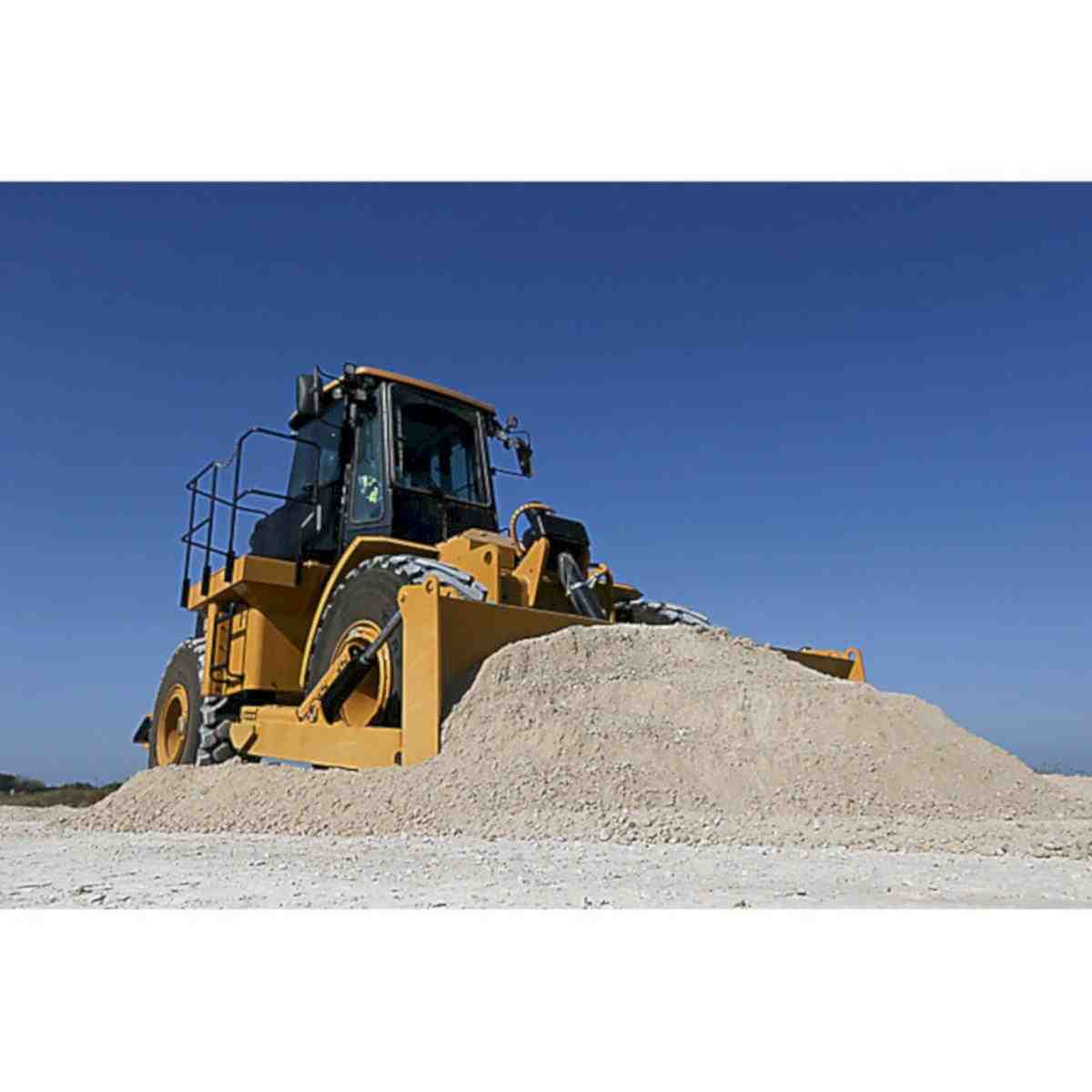

Бульдозер CAT 814

Модель двигателя

Cat® C7.1
Рабочий объем двигателя

7.01 л

Цена по запросу

Гидросистема — подъем/наклон
- Система подъема/наклона

  Поршневой насос переменной производительности
- Система подъема/наклона — контур

  Управляемый клапан регулирования по нагрузке с EH
- Максимальный расход при 2200 об/мин

  89 л/мин
- Настройка предохранительного клапана — подъем/наклон

  22000 кПа
- Цилиндры двустороннего действия — подъем, диаметр цилиндра и ход поршня

  120 мм × 915 мм (4,7 × 36 дюймов)
- Цилиндры двустороннего действия: наклон влево и вправо, внутренний диаметр и ход цилиндра

  101,6 x 234 мм (4,0 x 9,2 дюйма)
- Система управления

  С открытым центром, с постоянным рабочим объемом
- Настройка предохранительного клапана контура управления

  21000 кПа
Гидросистема — рулевое управление
- Система рулевого управления — насос

  Поршневой насос переменной производительности
- Система рулевого управления — контур

  Контур управления, регулирование по нагрузке
- Максимальный расход при 2200 об/мин

  147 л/мин
- Давление срабатывания предохранительного клапана — рулевое управление

  27600 кПа
- Общий угол поворота полурам

  72 °
- Продолжительность цикла рулевого управления — максимальные обороты двигателя на холостом ходу

  3 с
- Продолжительность цикла рулевого управления — минимальная частота вращения на холостом ходу

  8.2 с
Мосты
- Прямая лопата

  Планетарная — фиксированная
- Задняя ось

  Планетарная — независимая
- Угол качания

  ±10°
Тормозная система
- Рабочие тормоза

  Однодисковые, маслопогруженные (закрытые), на 4 колесах
- Стояночный тормоз

  Валец и тормозная колодка с пружинным включением и гидравлическим отключением
Коробка передач
- Тип коробки передач

  Планетарная, с переключением под нагрузкой
- 1-я передача переднего хода

  5.9 км/ч
- 2-я передача переднего хода

  10.4 км/ч
- 3-я передача переднего хода

  18.1 км/ч
- 4-я передача переднего хода

  31.3 км/ч
- 1-я передача заднего хода

  6.7 км/ч
- 2-я передача заднего хода

  11.8 км/ч
- 3-я передача заднего хода

  20.6 км/ч
- 4-я передача заднего хода

  35.5 км/ч
Вместимость заправочных емкостей
- Бак для жидкости, удерживающей вредные вещества, образованные от сгорания дизельного топлива

  16 л
- Топливный бак

  500 л
- Системы охлаждения — при соответствии стандартам Tier 4 Final/Stage V ЕС

  81 л
- Система охлаждения — эквивалент стандарта Tier 3/Stage IIIA

  73 л
- Коробка передач

  50 л
- Дифференциал — бортовые редукторы — передние

  65 л
- Дифференциал — бортовые редукторы — задние

  65 л
- Гидросистема — навесное оборудование и рулевое управление

  129 л
- Только гидробак

  75 л
- Картер двигателя

  20 л
Размеры
- Высота — до верха проблескового маячка

  3981 мм
- Высота — до верха кабины

  3694 мм
- Высота до верха выхлопной трубы

  3439 мм
- Высота до верха капота

  2663 мм
- Высота — до верха щитка радиатора

  2453 мм
- Дорожный просвет до сцепного устройства

  413 мм
- Дорожный просвет до защиты коробки передач

  421 мм
- Дорожный просвет до нижней части бампера

  712 мм
- Расстояние от средней линии заднего моста до бампера

  1990 мм
- Расстояние от средней линии переднего моста до сцепного устройства

  1675 мм
- Колесная база

  3350 мм
- Ширина по платформам

  3145 мм
- Габаритная длина до передней части шины

  6356 мм
- Общая длина машины с прямым отвалом

  7190 мм
- Общая длина машины с угольным отвалом

  7784 мм
Двигатель
- Модель двигателя

  Cat® C7.1
- Мощность двигателя (ISO 14396:2002)

  205 кВт
- Номинальная частота вращения

  2200 об/мин
- Выбросы загрязняющих веществ

  Вариант 1 — Tier 4 Final EPA США/Stage V ЕС
- Максимальное значение крутящего момента (1400 об/мин)

  1223 Н·м
- Запас крутящего момента

  52 %
- Выбросы загрязняющих веществ (2)

  Вариант 2 — соответствует бразильскому стандарту MAR-1 на выбросы загрязняющих веществ, эквивалентному стандарту Tier 3 EPA США или Stage IIIA ЕС.
- Номинальная частота вращения (2)

  2200 об/мин
- Полезная мощность — SAE J1349:2011

  186 кВт
- Полезная мощность— ISO 9249:2007

  186 кВт
- Полная мощность согласно SAE J1995:2014

  213 кВт
- Мощность двигателя (ISO 14396:2002)

  205 кВт
- Максимальное значение крутящего момента (1400 об/мин) (2)

  1016 Н·м
- Запас крутящего момента (2)

  26 %
- Диаметр цилиндра

  105 мм
- Ход поршня

  135 мм
- Рабочий объем двигателя

  7.01 л
- Максимальная скорость оборотов двигателя на холостом ходу

  2270 об/мин
- Минимальная частота вращения коленчатого вала на холостом ходу

  800 об/мин
- Максимальная высота эксплуатации без снижения уровня мощности

  3000 м
- Примечание (1)

  Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, модулем очистки выхлопных газов от токсичных веществ и генератором.
Дополнительная информация
- Уровень шума, воздействующего на оператора, по стандарту ISO 6396:2008 (Tier 4 Final/Stage V)

  72 дБ(А)
- Уровень шума машины (ISO 6395:2008) (Tier 4 Final/Stage V)

  111 дБ(А)
- Уровень шума, воздействующего на оператора, по стандарту ISO 6396:2008 (Tier 3/Stage IIIA)

  72 дБ(А)
- Уровень шума машины (ISO 6395:2008)(Tier 3/Stage IIIA)

  112 дБ(А)
Габариты
- Эксплуатационная масса (эквивалент стандарта Tier 3 / Stage IIIA)

  21721 кг
- Эксплуатационная масса (Tier 4 Final/Stage V)

  22011 кг
