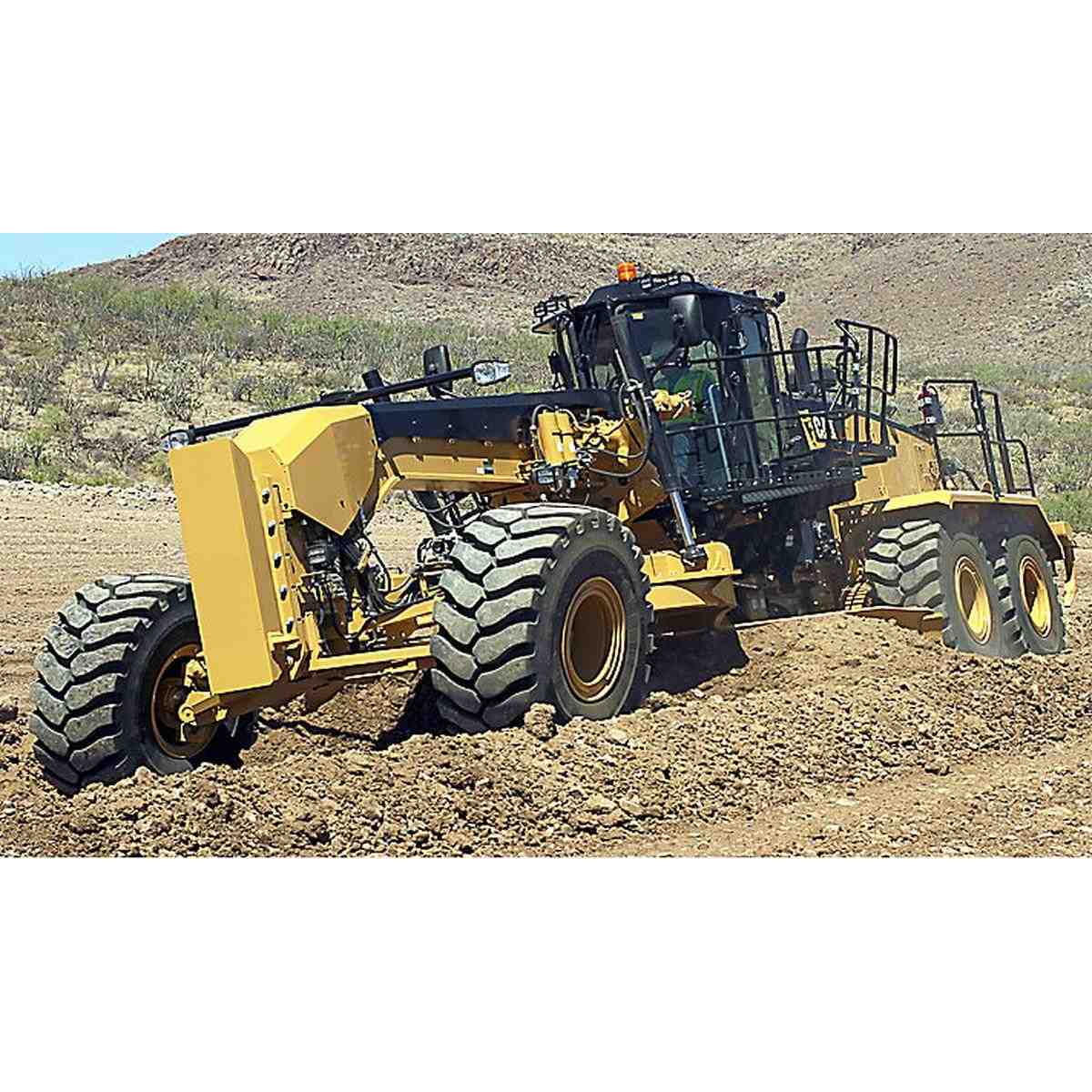

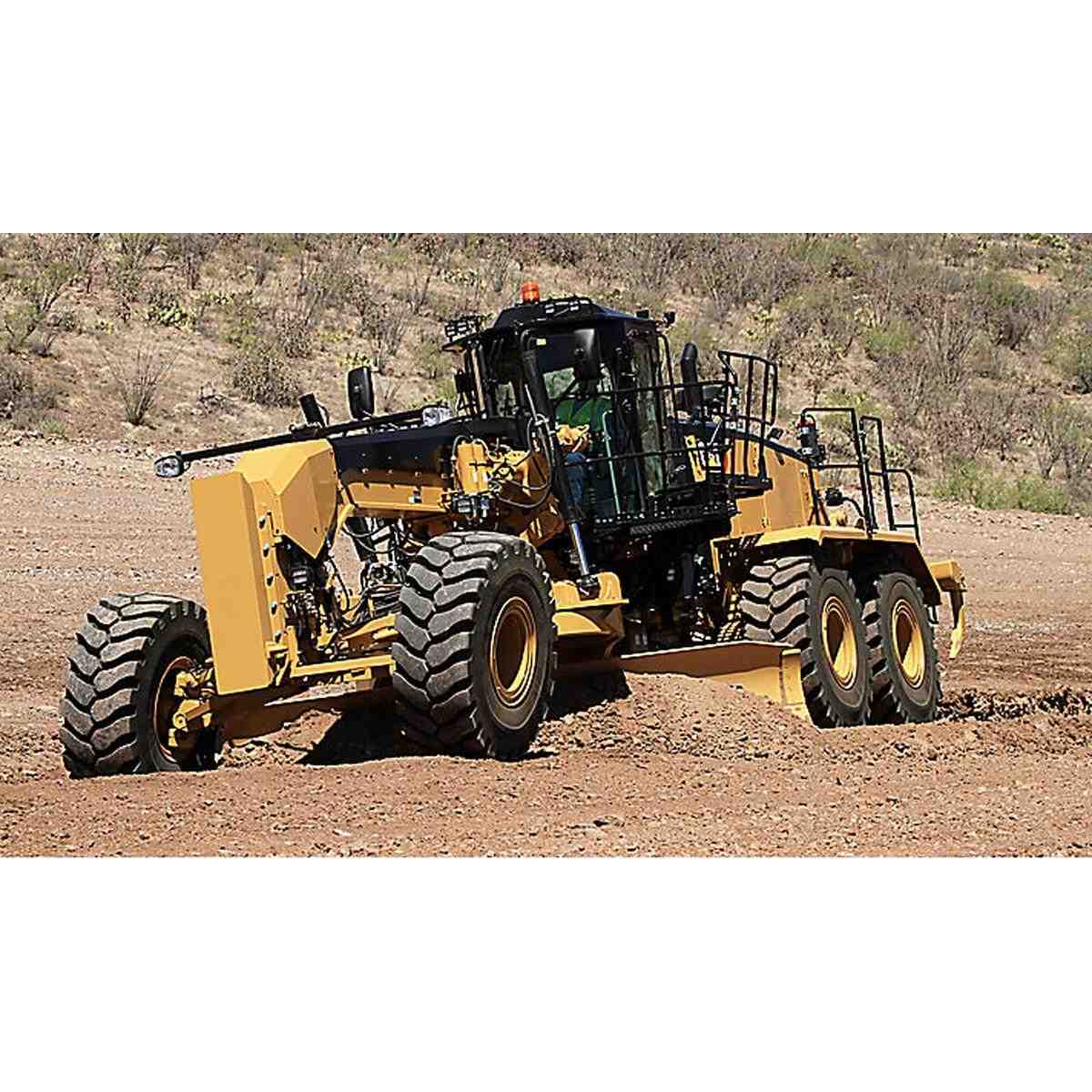

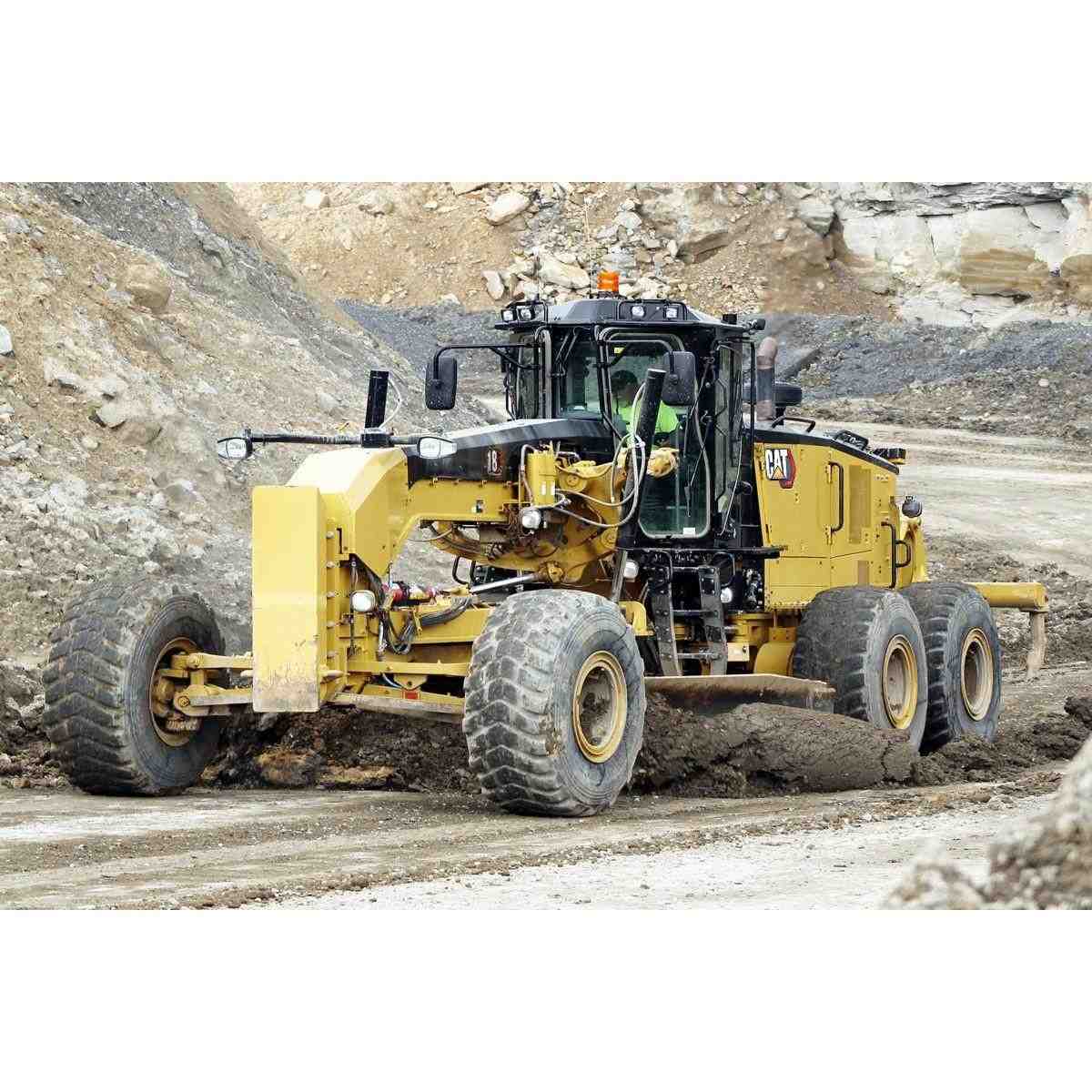

Автогрейдеры CAT 18

Модель двигателя

Cat C13
Рабочий объем

12,5 л
Топливный бак

496 л
Производительность насоса

280 л/мин
Система охлаждения

70 л
Диапазон регулирования мощности системой VHP — полезная мощность

227–266 кВт (304–357 л. с.)
Полная масса машины — базовая* — общая

32794 кг
Гидросистема-общая

146 л
Гидросистема - бак

70 л

Цена по запросу

С регулируемой мощностью, соответствует требованиям стандартов на выбросы загрязняющих веществ, полезн.
- Передача — 4-я переднего хода

  239 кВт
- Передача — 2-я заднего хода

  227 кВт
- Передача — 1-я переднего хода

  227 кВт
- 3–6-я передача заднего хода

  232 кВт
- Передача — 3-я переднего хода

  232 кВт
- Передача — 5-я переднего хода

  244 кВт
- Передача — 7-я переднего хода

  255 кВт
- Передача — 2-я переднего хода

  227 кВт
- Передача — 1-я заднего хода

  227 кВт
- Передача — 6-я переднего хода

  251 кВт
- Передача — 8-я переднего хода

  266 кВт
Силовая передача
- Передачи переднего/заднего хода

  8 передач переднего хода/6 передач заднего хода
- Коробка передач

  С прямым приводом, переключением под нагрузкой и промежуточным валом
- Тормоза — стояночные

  Пружинное включение, отключение гидроприводом
- Тормоза — динамический тормозной крутящий момент на колесо

  36701 Н·м
- Тормоза — рабочие

  Гидравлические, дисковые, с масляным охлаждением
Размеры (приблизительные)
- Высота до верха кабины

  3746 мм
- Длина машины*

  11781 мм
- Высота верхняя часть гидроцилиндров

  3115 мм
- Ширина по внешней стороне шин задних колес

  3411 мм
- Высота выпускная труба

  3584 мм
- Длина база колесной тележки

  1841 мм
- Длина от переднего моста до середины колесной тележки

  7365 мм
- Ширина по осевым линиям задних колес

  2703 мм
- Длина от переднего моста до отвала

  3066 мм
- Длина от противовеса до рыхлителя

  12051 мм
- Высота средняя часть переднего моста

  760 мм
- Ширина по внешней стороне шин передних колес

  3411 мм
- Длина от края шины переднего колеса до задней части машины — включая буксировочное сцепное устройство

  10593 мм
- Дорожный просвет — задний мост

  423 мм
Дополнительная комплектация шин
- Колесная группа — 19,5×25 MP (2)

  Шины: 23.5R25 Bridgestone VKT 1 Star
- Колесная группа — 19,5×25 MP (1)

  Шины: 23.5R25 Bridgestone VKT 2 Star
- Колесная группа — 19,5×25 MP (3)

  Шины: 23.5R25 Bridgestone VJT 1 Star
- Колесная группа — 19,5×25 MP (4)

  Шины: 23.5R25 Michelin XHA 2 Star
- Колесная группа — 19,5×25 MP (5)

  Шины: 23.5R25 Michelin XLDD 2 Star L5
С регулируемой мощностью, соответствует требованиям стандартов на выбросы загрязняющих веществ, метрич.
- Передача — 1-я переднего хода

  227 кВт
- Передача — 2-я переднего хода

  227 кВт
- Передача — 2-я заднего хода

  227 кВт
- Передача — 4-я переднего хода

  239 кВт
- Передача — 6-я переднего хода

  251 кВт
- Передача — 5-я переднего хода

  244 кВт
- Передача — 8-я переднего хода

  266 кВт
- Передача — 1-я заднего хода

  227 кВт
- Передача — 3-я переднего хода

  232 кВт
- Передача — 7-я переднего хода

  255 кВт
- 3–6-я передача заднего хода

  232 кВт
Масса
- Эксплуатационная масса — стандартное оснащение

  33713 кг
- Полная масса машины — стандартное оснащение — задний мост

  24417 кг
- Полная масса машины — базовая* — общая

  32794 кг
- Полная масса машины — максимальная — задний мост

  26650 кг
- Полная масса машины — максимальная — передний мост

  11850 кг
- Полная масса машины — стандартное оснащение — передний мост

  9296 кг
- Полная масса машины — базовая** — передний мост

  8998 кг
- Полная масса машины — максимальная — общая

  38500 кг
- Полная масса машины — стандартное оснащение — общая

  33713 кг
- Полная масса машины — базовая** — задний мост

  23796 кг
- Примечание

  **Базовая эксплуатационная масса приведена для машины в стандартной комплектации с шинами 23.5R25, полностью заправленным топливным баком, оператором и кабиной с конструкцией защиты при опрокидывании
- Примечание (1)

  *Не оснащены двигателем, соответствующим требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final/Stage IV/японского стандарта 2014 (Tier 4 Final): вычтите 150 кг (331 фунт) из массы заднего моста и общей массы.
Гидросистема управления
- Тип контура

  Электрогидравлическая система с регулированием мощности по нагрузке и закрытым центром
- Тип насоса

  Поршневой с переменной производительностью
- Максимальное давление в системе

  24750 кПа
- Давление холостого хода

  5900 кПа
- Производительность насоса

  280 л/мин
- Примечание

  *Производительность насоса измерена при 2150 об/мин.
Диапазон перемещения отвала
- Смещение центра поворотного круга вправо

  560 мм
- Смещение центра поворотного круга влево

  690 мм
- Боковое смещение отвала влево

  740 мм
- Боковое смещение отвала вправо

  790 мм
- Максимальная глубина резания

  470 мм
- Максимальная высота подъема над уровнем грунта

  400 мм
- Диапазон наклона верхней части отвала вперед

  40 °
- Диапазон наклона верхней части отвала назад

  5 °
- Максимальный угол поворота отвала

  65 °
- Максимальный вылет плеча за наружную поверхность шины правая сторона

  2605 мм
- Максимальный вылет плеча за наружную поверхность шины — левая сторона

  2605 мм
Вместимость заправочных емкостей
- Картер двигателя

  36 л
- Привод поворотного круга

  10 л
- Коробка передач и дифференциал

  117 л
- Коробка передач — дифференциал — бортовые редукторы

  98,5 л
- Картер сдвоенного привода — каждый

  129 л
- Моторное масло

  36 л
- Корпус ступичного подшипника переднего колеса

  0,9 л
- Кожух привода поворотного круга

  10 л
- Топливный бак

  496 л
- Система охлаждения

  70 л
- Гидросистема-общая

  146 л
- Гидросистема - бак

  70 л
- Бак с жидкостью DEF

  16 л
Система кондиционирования воздуха
- Кондиционирование воздуха

  Система кондиционирования воздуха этой машины содержит хладагент на основе фторированного парникового газа R134a или R1234yf. Для идентификации газа см. значок или руководство по эксплуатации.
Отвал
- Ширина отвала

  5,5 м
- Радиус дуги

  413 мм
- Зазор между верхней кромкой отвала и поворотным кругом

  126 мм
- Усилие прижима отвала к грунту — максимальная разрешенная масса машины

  19895 кг
- Тяговое усилие на отвале* — разрешенная масса машины в максимальной комплектации

  23985 кг
- Боковая накладка — ширина

  152 мм
- Тяговое усилие на отвале* — разрешенная масса машины в базовой комплектации

  21417 кг
- Усилие прижима отвала к грунту — максимальная разрешенная масса машины в базовой комплектации

  15426 кг
- Толщина режущей кромки

  35 мм
- Толщина

  25 мм
- Ширина

  5,5 м
- Ширина режущей кромки

  254 мм
- Боковая накладка — толщина

  19 мм
- Высота

  787 мм
Рыхлитель
- Расстояние между держателями зубьев рыхлителя

  445-500 мм
- Глубина рыхления максимальная

  452 мм
- Держатели зубьев рыхлителя

  7
- Усилие заглубления

  13749 кг
- Усилие отрыва

  19822 кг
- Увеличение длины машины при поднятой перекладине

  1610 мм
Рама
- Конструкция передней рамы ширина

  356 мм
- Передний мост высота до центра моста

  670 мм
- Поворотный круг диаметр

  1822 мм
- Конструкция передней рамы толщина

  14 мм
- Конструкция передней рамы высота

  460 мм
- Поворотный круг толщина перекладины отвала

  50 мм
- Тягово-сцепное устройство ширина

  76 мм
- Передний мост — наклон колес

  18° влево/17° вправо
- Передний мост — полный угол качания на сторону

  35°
- Тягово-сцепное устройство высота

  203 мм
Балансирные тележки
- Толщина боковой стенки наружная

  22 мм
- Толщина боковой стенки внутренняя

  22 мм
- Угол качания колесной тележки — передняя верхняя часть

  15 °
- Угол качания колесной тележки — передняя нижняя часть

  25 °
- Высота

  648 мм
- Ширина

  236 мм
- Шаг приводной цепи

  63,5 мм
- Колесная база балансирной тележки

  1841 мм
Эксплуатационные характеристики
- Передний ход — 6-я передача

  25.8 км/ч
- Передний ход — 2-я передача

  6.1 км/ч
- Передний ход — 8-я передача

  51.7 км/ч
- Передний ход — 5-я передача

  19 км/ч
- Задний ход — 3-я передача

  9.7 км/ч
- Радиус разворота — по внешней стороне шин передних колес

  9.3 м
- Передний ход — 4-я передача

  12.3 км/ч
- Максимальная скорость движения — задний ход

  40.8 км/ч
- Передний ход — 7-я передача

  35.5 км/ч
- Угол поворота шарнирного сочленения — влево/вправо

  20 °
- Задний ход — 1-я передача

  3.6 км/ч
- Передний ход — 3-я передача

  8.9 км/ч
- Задний ход — 4-я передача

  15 км/ч
- Передний ход — 1-я передача

  4.5 км/ч
- Максимальная скорость движения — передний ход

  51.7 км/ч
- Задний ход — 6-я передача

  40.8 км/ч
- Диапазон поворота управляемых колес — влево/вправо

  47,5 °
- Задний ход — 2-я передача

  6.6 км/ч
- Задний ход — 5-я передача

  28 км/ч
Двигатель
- Эффективная мощность (1-я передача) — полезная

  227 кВт
- Модель двигателя

  Cat C13
- Диаметр цилиндра

  130 мм
- Ход поршня

  157 мм
- Частота вращения при номинальной мощности

  2000 об/мин
- Стандарт — конфигурация для температуры окружающей среды

  50 °C
- Диапазон регулирования мощности системой VHP — полезная мощность

  227–266 кВт (304–357 л. с.)
- Максимальный крутящий момент — VHP Plus

  1721 Н·м
- Высота над уровнем моря, на которой происходит снижение мощности: стандарты, эквивалентные Tier 2/Stage II/японскому стандарту 2001

  3954 м
- Высота над уровнем моря, на которой происходит снижение мощности: стандарты, эквивалентные Tier 3/Stage IIIA/японскому стандарту 2006

  3711 м
- Стандарт — частота вращения вентилятора — минимум

  550 об/мин
- Запас крутящего момента — Tier 4/Stage IV/японский стандарт 2014 г

  40 %
- Высота над уровнем моря, на которой происходит снижение мощности — Tier 4/Stage IV/японский стандарт 2014 г

  3810 м
- Запас крутящего момента — стандарты, эквивалентные Tier 2/Stage II/японскому стандарту 2001 г

  38 %
- Стандарт — частота вращения вентилятора — максимум

  1450 об/мин
- Рабочий объем

  12,5 л
- Количество цилиндров

  6
