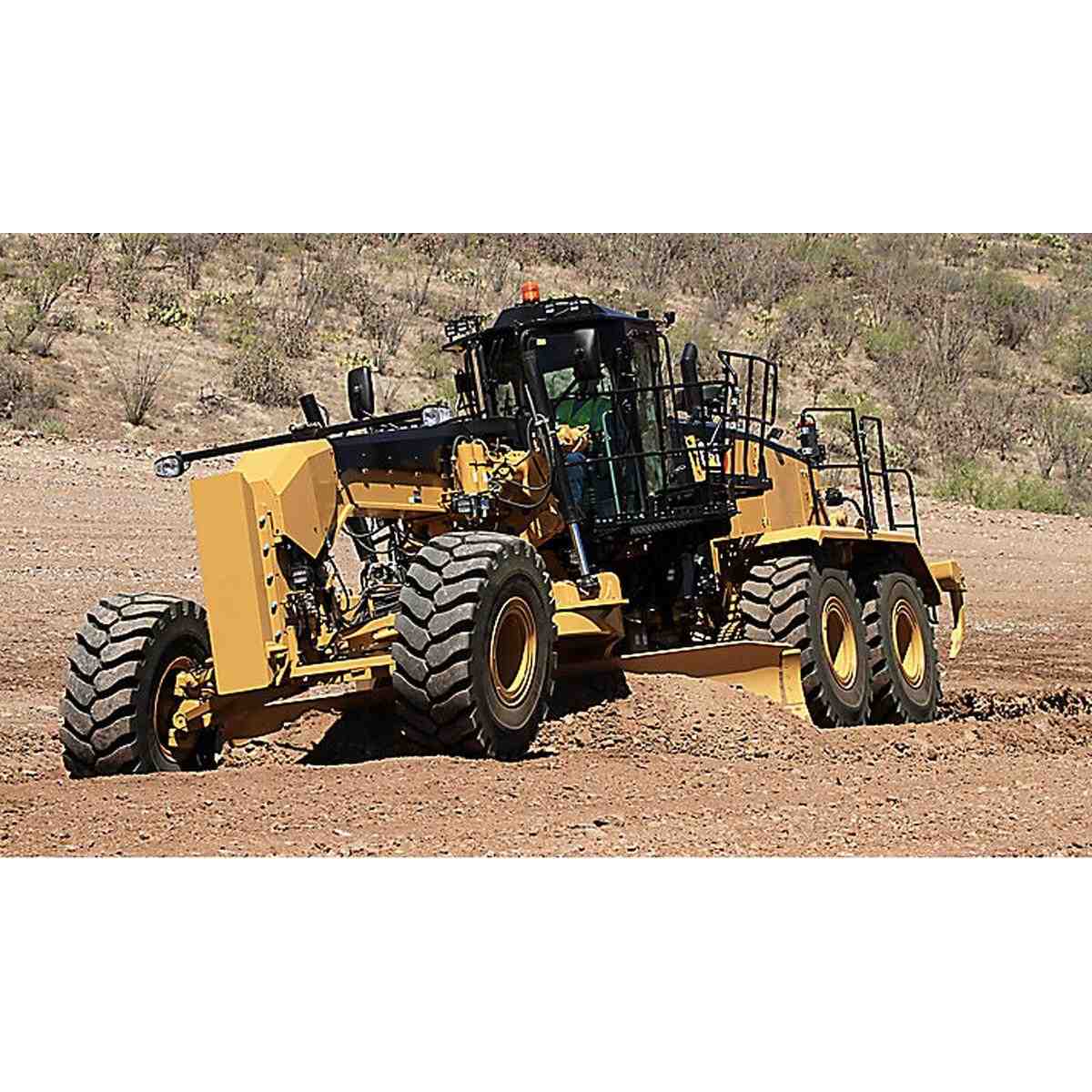

Автогрейдеры CAT 16

Модель двигателя

Cat C13
Рабочий объем

12,5 л
Топливный бак

496 л
Полная масса машины — стандартное оснащение — общая

25968 кг
Система охлаждения

70 л
Полная масса машины — базовая** — общая

28816 кг
Гидросистема-общая

70 л
Гидросистема - бак

70 л

Цена по запросу

Силовая передача
- Коробка передач

  С прямым приводом, переключением под нагрузкой и промежуточным валом
- Передачи переднего/заднего хода

  8 передач переднего хода/6 передач заднего хода
- Тормоза — динамический тормозной крутящий момент на колесо

  36701 Н·м
- Тормоза — рабочие

  Гидравлические, дисковые, с масляным охлаждением
- Тормоза — стояночные

  Пружинное включение, отключение гидроприводом
Масса согласно Tier 4/Stage IV/японскому стандарту 2014 г.
- Полная масса машины — базовая** — общая

  28816 кг
- Полная масса машины — максимальная — общая

  38500 кг
- Полная масса машины — стандартное оснащение — задний мост

  23678 кг
- Полная масса машины — стандартное оснащение — общая

  32411 кг
- Полная масса машины — максимальная — передний мост

  11850 кг
- Полная масса машины — стандартное оснащение — передний мост

  8733 кг
- Полная масса машины — максимальная — задний мост

  26650 кг
- Полная масса машины — базовая** — передний мост

  8134 кг
- Полная масса машины — базовая** — задний мост

  20682 кг
- Примечание (1)

  *Для машин, не оборудованных соответствующим стандарту Tier 4 Final двигателем, вычтите 150 кг (331 фунт) из значения массы на заднем мосту и полной массы.
- Примечание (2)

  **Базовая эксплуатационная масса приведена для машины в стандартной комплектации с шинами 23.5 R25, полностью заправленным топливным баком, оператором
Размеры (приблизительные)
- Дорожный просвет — задний мост

  396 мм
- Длина от противовеса до рыхлителя

  12051 мм
- Длина от переднего моста до отвала

  3066 мм
- Длина от переднего моста до середины колесной тележки

  7365 мм
- Высота верхняя часть гидроцилиндров

  3088 мм
- Ширина по осевым линиям задних колес

  2703 мм
- Ширина по внешней стороне шин задних колес

  3411 мм
- Длина база колесной тележки

  1841 мм
- Высота до верха кабины

  3719 мм
- Ширина по внешней стороне шин передних колес

  3411 мм
- Высота средняя часть переднего моста

  733 мм
- Длина от края шины переднего колеса до задней части машины — включая буксировочное сцепное устройство

  10593 мм
- Высота выпускная труба

  3557 мм
С регулируемой мощностью согласно Tier 4 Final/Stage IV/японскому стандарту 2014 г. (Tier 4 Final), Tier 3/Stage IIIA/японскому стандарту 2006 г. (Tier 3) или Tier 2/Stage II/японскому стандарту 2001 г. (Tier 2) — полезн.
- Передача — 8-я переднего хода

  259 кВт
- 3–6-я передача заднего хода

  222 кВт
- Передача — 3-я переднего хода

  222 кВт
- Передача — 6-я переднего хода

  239 кВт
- Передача — 5-я переднего хода

  232 кВт
- Передача — 1-я заднего хода

  216 кВт
- Передача — 2-я заднего хода

  216 кВт
- Передача — 4-я переднего хода

  227 кВт
- Передача — 7-я переднего хода

  244 кВт
- Передача — 1-я переднего хода

  216 кВт
- Передача — 2-я переднего хода

  216 кВт
С регулируемой мощностью согласно Tier 4 Final/Stage IV/японскому стандарту 2014 г. (Tier 4 Final), Tier 3/Stage IIIA/японскому стандарту 2006 г. (Tier 3) или Tier 2/Stage II/японскому стандарту 2001 г. (Tier 2) — метрич.
- Передача — 1-я заднего хода

  216 кВт
- Передача — 4-я переднего хода

  227 кВт
- Передача — 3-я переднего хода

  222 кВт
- 3–6-я передача заднего хода

  222 кВт
- Передача — 2-я заднего хода

  216 кВт
- Передача — 7-я переднего хода

  244 кВт
- Передача — 6-я переднего хода

  239 кВт
- Передача — 8-я переднего хода

  259 кВт
- Передача — 1-я переднего хода

  216 кВт
- Передача — 5-я переднего хода

  232 кВт
- Передача — 2-я переднего хода

  216 кВт
Дополнительная комплектация шин
- Колесная группа — 19,5×25 MP (2)

  Шины: 23.5R25 Bridgestone VKT 1 Star
- Колесная группа — 19,5×25 MP (1)

  Шины: 23.5R25 Bridgestone VKT 2 Star
- Колесная группа — 19,5×25 MP (3)

  Шины: 23.5R25 Bridgestone VJT 1 Star
- Колесная группа — 19,5×25 MP (4)

  Шины: 23.5R25 Michelin XHA 2 Star
- Колесная группа — 19,5×25 MP (5)

  Шины: 23.5R25 Michelin XLDD 2 Star L5
Масса
- Эксплуатационная масса — стандартное оснащение

  32411 кг
Гидросистема управления
- Тип контура

  Электрогидравлическая система с регулированием мощности по нагрузке и закрытым центром
- Тип насоса

  Поршневой с переменной производительностью
- Максимальное давление в системе

  24750 кПа
- Давление холостого хода

  5900 кПа
- Производительность насоса *

  280 л/мин
- Примечание

  *Производительность насоса измерена при 2150 об/мин.
Вместимость заправочных емкостей
- Топливный бак

  496 л
- Система охлаждения

  70 л
- Бак с жидкостью DEF

  16 л
- Гидросистема-общая

  70 л
- Гидросистема - бак

  70 л
- Моторное масло

  36 л
Система кондиционирования воздуха
- Кондиционирование воздуха

  Система кондиционирования воздуха этой машины содержит хладагент на основе фторированного парникового газа R134a или R1234yf. Для идентификации газа см. значок или руководство по эксплуатации.
Отвал
- Ширина отвала

  4,9 м
- Зазор между верхней кромкой отвала и поворотным кругом

  126 мм
- Ширина отвала — с боковыми накладками

  152 мм
- Радиус дуги

  413 мм
- Высота отвала — без режущей кромки

  585 мм
- Тяговое усилие на отвале* — разрешенная масса машины в базовой комплектации

  18615 кг
- Толщина

  25 мм
- Ширина режущей кромки

  203 мм
- Толщина режущей кромки

  25 мм
- Усилие прижима отвала к грунту — максимальная разрешенная масса машины

  19895 кг
- Высота

  787 мм
- Ширина

  4.9 м
- Усилие прижима отвала к грунту — максимальная разрешенная масса машины в базовой комплектации

  13945 кг
- Тяговое усилие на отвале* — разрешенная масса машины в максимальной комплектации

  23985 кг
- Боковая накладка — толщина

  19 мм
Рыхлитель
- Глубина рыхления — максимальная

  452 мм
- Расстояние между держателями зубьев — мин-макс

  445-500 мм
- Держатели зубьев рыхлителя

  7
- Усилие заглубления

  13749 кг
- Усилие отрыва

  19822 кг
- Увеличение длины машины при поднятой перекладине

  1610 мм
Рама
- Поворотный круг наружный диаметр

  1822 мм
- Передний мост — угол наклона колес влево/вправо

  18° влево/17° вправо
- Передний мост — полный угол качания на сторону

  35°
- Конструкция передней рамы — высота

  460 мм
- Конструкция передней рамы — ширина

  356 мм
- Тягово-сцепное устройство — ширина

  76 мм
- Тягово-сцепное устройство — высота

  203 мм
- Поворотный круг — толщина перекладины отвала

  50 мм
- Конструкция передней рамы — толщина

  14 мм
- Передний мост — высота до центра моста

  670 мм
Диапазон перемещения отвала
- Максимальный угол поворота отвала

  65 °
- Максимальная глубина резания

  470 мм
- Боковое смещение отвала — вправо

  790 мм
- Боковое смещение отвала — влево

  740 мм
- Максимальная высота подъема над уровнем грунта

  400 мм
- Диапазон наклона верхней части отвала — вперед

  40 °
- Диапазон наклона верхней части отвала — назад

  5 °
- Смещение центра поворотного круга влево

  690 мм
- Смещение центра поворотного круга вправо

  560 мм
- Максимальный вылет плеча за наружную поверхность шины — правая сторона

  2311 мм
- Максимальный вылет плеча за наружную поверхность шины — левая сторона

  2311 мм
Балансирные тележки
- Угол качания колесной тележки — передняя верхняя часть

  15 °
- Толщина боковой стенки — наружная

  22 мм
- Толщина боковой стенки — внутренняя

  22 мм
- Угол качания колесной тележки — передняя нижняя часть

  25 °
- Высота

  648 мм
- Ширина

  236 мм
- Шаг приводной цепи

  63,5 мм
- Колесная база балансирной тележки

  1841 мм

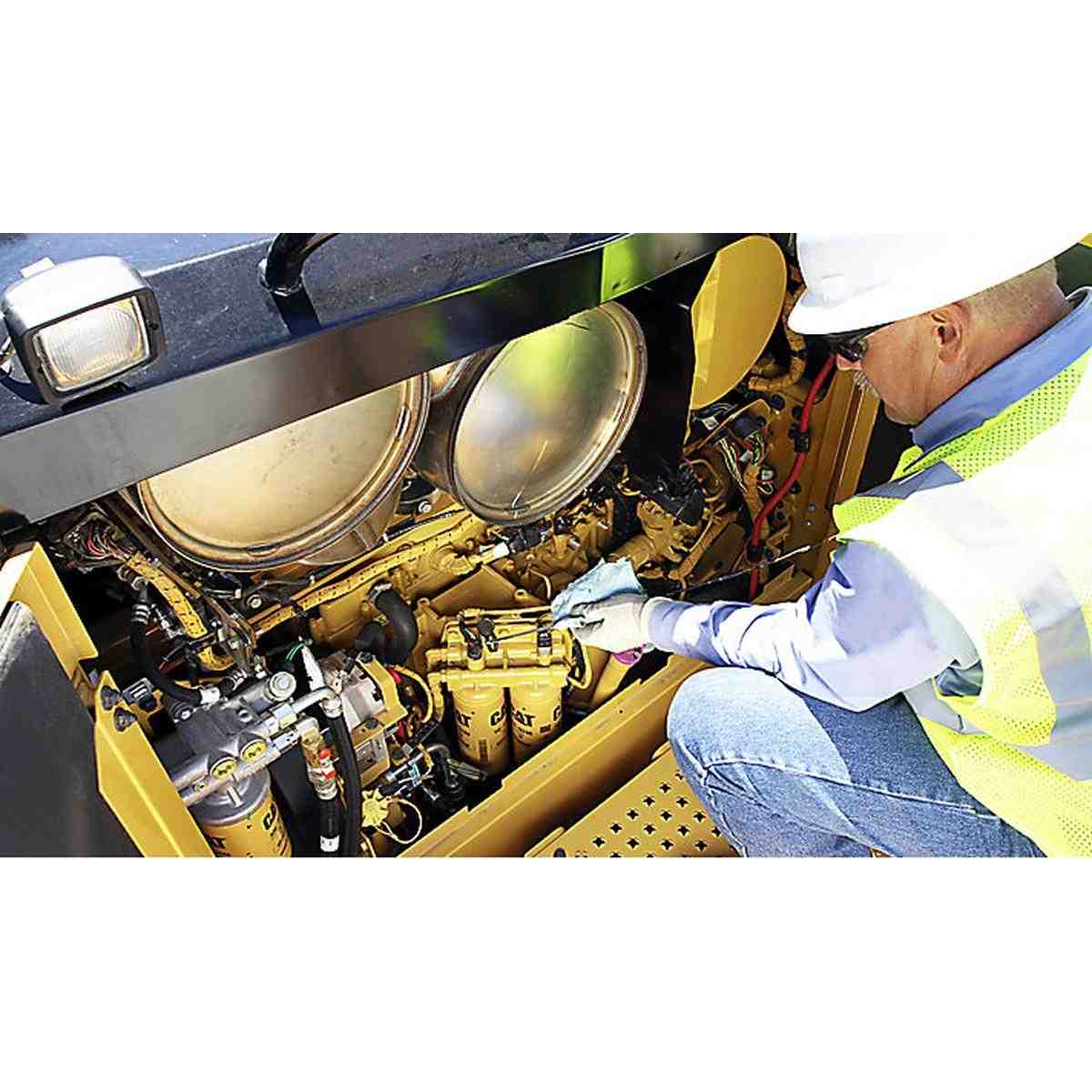

Двигатель
- Эффективная мощность (1-я передача) — полезная

  216 кВт
- Рабочий объем

  12,5 л
- Модель двигателя

  Cat C13
- Диаметр цилиндра

  130 мм
- Количество цилиндров

  6
- Ход поршня

  157 мм
- Частота вращения при номинальной мощности

  2000 об/мин
- Максимальный крутящий момент — VHP Plus

  1542 Н·м
- Высота над уровнем моря, на которой происходит снижение мощности: стандарты, эквивалентные Tier 2/Stage II/японскому стандарту 2001

  3954 м
- Максимальный крутящий момент — ISO 9249 — стандарты, эквивалентные японскому стандарту 2006 г. (Tier 3)

  1721 Н·м
- Максимальный крутящий момент — ISO 9249 — японский стандарт 2014 г.

  1771 Н·м
- Диапазон регулирования оптимизированной мощности системой VHP — полезная мощность

  216–259 кВт
- Стандарт — частота вращения вентилятора — максимум

  1450 об/мин
- Запас по крутящему моменту

  39%
- Стандарт — частота вращения вентилятора — минимум

  550 об/мин
Габариты
- Полная масса машины — стандартное оснащение — общая

  25968 кг
- Полная масса машины — стандартное оснащение — передний мост

  6915 кг
