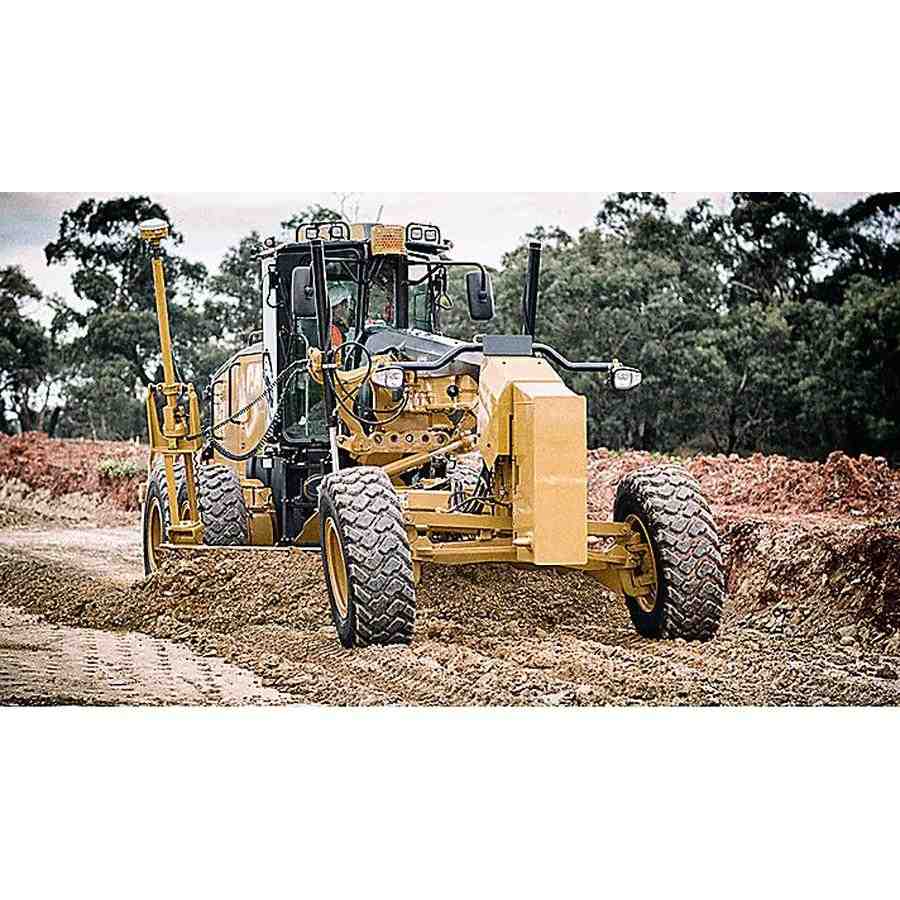

Автогрейдеры 150 / 150 AWD

Автогрейдеры 150 / 150 AWD

  • Модель двигателя
    Cat® C7 AWD - Cat C9
  • Рабочий объем
    7,2 л
  • Топливный бак
    297 л
  • Производительность насоса
    210 л/мин
  • Коробка передач
    С прямым приводом, переключением под нагрузкой и промежуточным валом
  • Диапазон системы VHP Plus — полезная мощность
    136–174 кВт (186–237 л. с.)
  • Максимальный крутящий момент
    1159 Нм
  • Коробка передач
    64 л
  • Система охлаждения
    40 л
  • Примечание
    Производительность насоса измерена при 2150 об/мин.
Цена по запросу
  • Эксплуатационные характеристики
    • Максимальная скорость движения — задний ход
      36,8 км/ч
    • Максимальная скорость движения — передний ход
      46,6 км/ч
    • Радиус разворота — по внешней стороне шин передних колес
      7,6 м
    • Диапазон поворота управляемых колес — влево/вправо
      47,5 °
    • Угол поворота шарнирного сочленения — влево/вправо
      20 °
    • Передний ход — 1-я передача
      4 км/ч
    • Передний ход — 2-я передача
      5,5 км/ч
    • Передний ход — 3-я передача
      8 км/ч
    • Передний ход — 4-я передача
      11 км/ч
    • Передний ход — 5-я передача
      17,1 км/ч
    • Передний ход — 6-я передача
      23,3 км/ч
    • Передний ход — 7-я передача
      32 км/ч
    • Передний ход — 8-я передача
      46,6 км/ч
    • Задний ход — 1-я передача
      3,2 км/ч
    • Задний ход — 2-я передача
      6 км/ч
    • Задний ход — 3-я передача
      8,7 км/ч
    • Задний ход — 4-я передача
      13,5 км/ч
    • Задний ход — 5-я передача
      25.3 км/ч
    • Задний ход — 6-я передача
      36,8 км/ч
  • Балансирные тележки
    • Высота
      506 мм
    • Ширина
      201 мм
    • Толщина боковой стенки — внутренняя
      16 мм
    • Толщина боковой стенки — наружная
      18 мм
    • Шаг приводной цепи
      50,8 мм
    • Колесная база балансирной тележки
      1523 мм
    • Угол качания колесной тележки — передняя верхняя часть
      15 °
    • Угол качания колесной тележки — передняя нижняя часть
      25 °
  • Коробка передач
    • Передачи переднего/заднего хода
      8 передач переднего хода/6 передач заднего хода
    • Коробка передач
      С прямым приводом, переключением под нагрузкой и промежуточным валом
    • Тормоза — рабочие
      Многодисковый, с масляным охлаждением
    • Тормоза — рабочие — площадь фрикционной поверхности
      23000 см²
    • Тормоза — стояночные
      Многодисковый, с масляным охлаждением
    • Тормоза — дополнительные
      Система управления с двойным контуром
  • Гидросистема управления
    • Тип контура
      Электрогидравлическая система с регулированием мощности по нагрузке и закрытым центром
    • Тип насоса
      Поршневой с переменной производительностью
    • Производительность насоса
      210 л/мин
    • Максимальное давление в системе
      24150 кПа
    • Давление холостого хода
      3100 кПа
    • Примечание
      Производительность насоса измерена при 2150 об/мин.
  • Вместимость заправочных емкостей
    • Топливный бак
      297 л
    • Система охлаждения
      40 л
    • Гидросистема
      64 л
    • Моторное масло
      25 л
    • Картер сдвоенного привода — каждый
      64 л
    • Коробка передач
      64 л
    • Корпус ступичного подшипника переднего колеса
      0,5 л
    • Кожух привода поворотного круга
      7 л

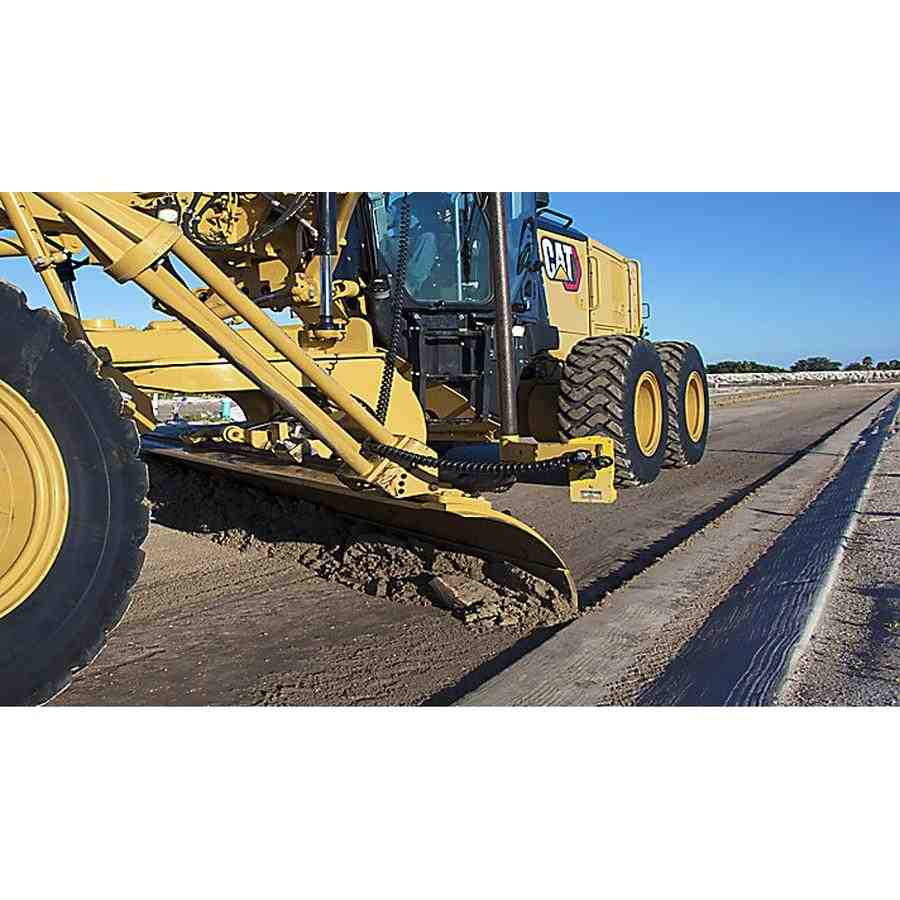

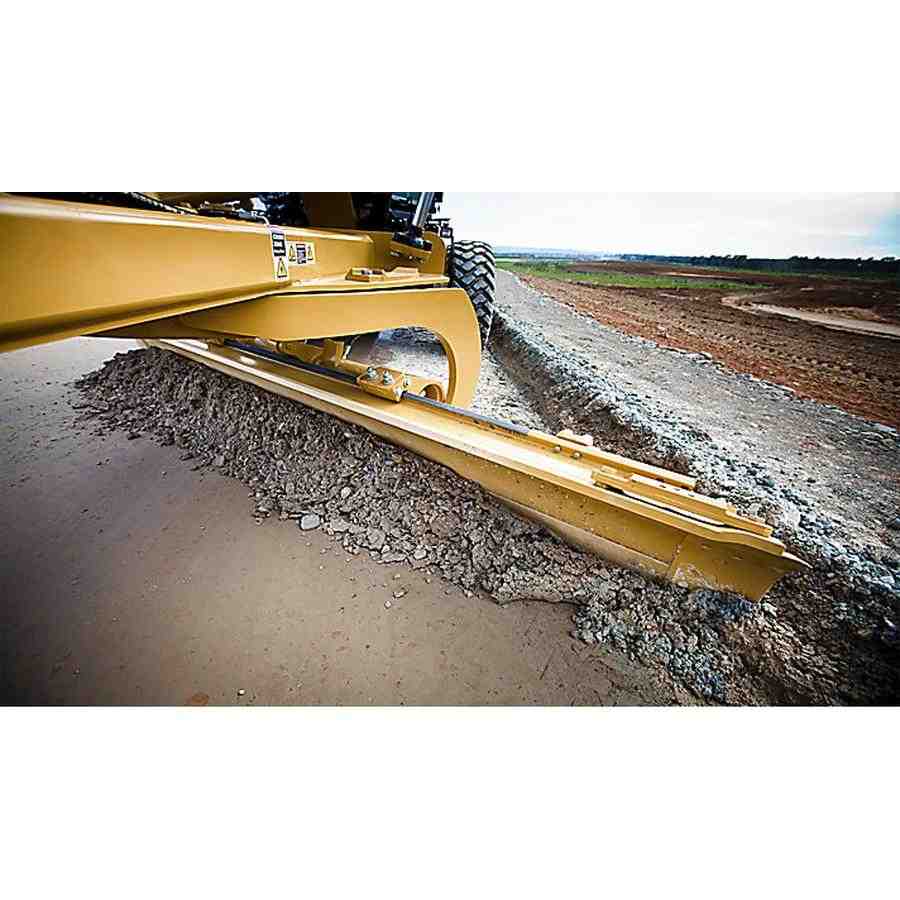

  • Отвал
    • Ширина отвала
      3,7 м
    • Отвал толщина
      22 мм
    • Высота отвала
      610 мм
    • Радиус дуги
      413 мм
    • Зазор между верхней кромкой отвала и поворотным кругом
      166 мм
    • Толщина режущей кромки
      16 мм
    • Ширина режущей кромки
      152 мм
    • Боковая накладка — ширина
      152 мм
    • Боковая накладка — толщина
      16 мм
    • Тяговое усилие на отвале — разрешенная масса машины в базовой комплектации
      11020 кг
    • Тяговое усилие на отвале — разрешенная масса машины в максимальной комплектации
      14405 кг
    • Усилие прижима отвала к грунту — максимальная разрешенная масса машины в базовой комплектации
      7444 кг
    • Усилие прижима отвала к грунту — максимальная полная масса машины в максимальной комплектации
      12929 кг
    • Примечание
      Тяговое усилие на отвале рассчитано при коэффициенте сцепления 0,9, который соответствует условиям без проскальзывания, и для полной массы машины (GVW).
  • Рыхлитель
    • Глубина рыхления — максимальная
      428 мм
    • Держатели зубьев рыхлителя
      5
    • Расстояние между держателями зубьев рыхлителя
      533 мм
    • Усилие заглубления
      9317 кг
    • Усилие отрыва
      11911 кг
    • Увеличение длины машины при поднятой перекладине
      919 мм
  • Рама
    • Поворотный круг диаметр
      1530 мм
    • Передний мост — угол наклона колес влево/вправо
      18°
    • Передний мост — полный угол качания на сторону
      32°
  • Полезная мощность VHP Plus
    • Передача 1-я переднего хода
      136 кВт
    • Передача 2-я переднего хода
      140 кВт
    • Передача 3-я переднего хода
      151 кВт
    • Передача 4-я переднего хода
      155 кВт
    • Передача 5-я переднего хода
      159 кВт
    • Передача 6-я переднего хода
      163 кВт
    • Передача 7-я переднего хода
      174 кВт
    • Передача 8-я переднего хода
      174 кВт
    • Передача 1-я заднего хода
      136 кВт
    • Передача 2-я заднего хода
      140 кВт
    • 3–6-я передача заднего хода
      151 кВт
  • Диапазон перемещения отвала
    • Смещение центра поворотного круга вправо
      728 мм
    • Смещение центра поворотного круга влево
      695 мм
    • Боковое смещение отвала — вправо
      660 мм
    • Боковое смещение отвала — влево
      510 мм
    • Максимальный угол поворота отвала
      90 °
    • Диапазон наклона верхней части отвала — вперед
      40 °
    • Диапазон наклона верхней части отвала — назад
      5 °
    • Максимальный вылет плеча за наружную поверхность шины — правая сторона
      1978 мм
    • Максимальный вылет плеча за наружную поверхность шины — левая сторона
      1790 мм
    • Максимальная высота подъема над уровнем грунта
      480 мм
    • Максимальная глубина резания
      715 мм

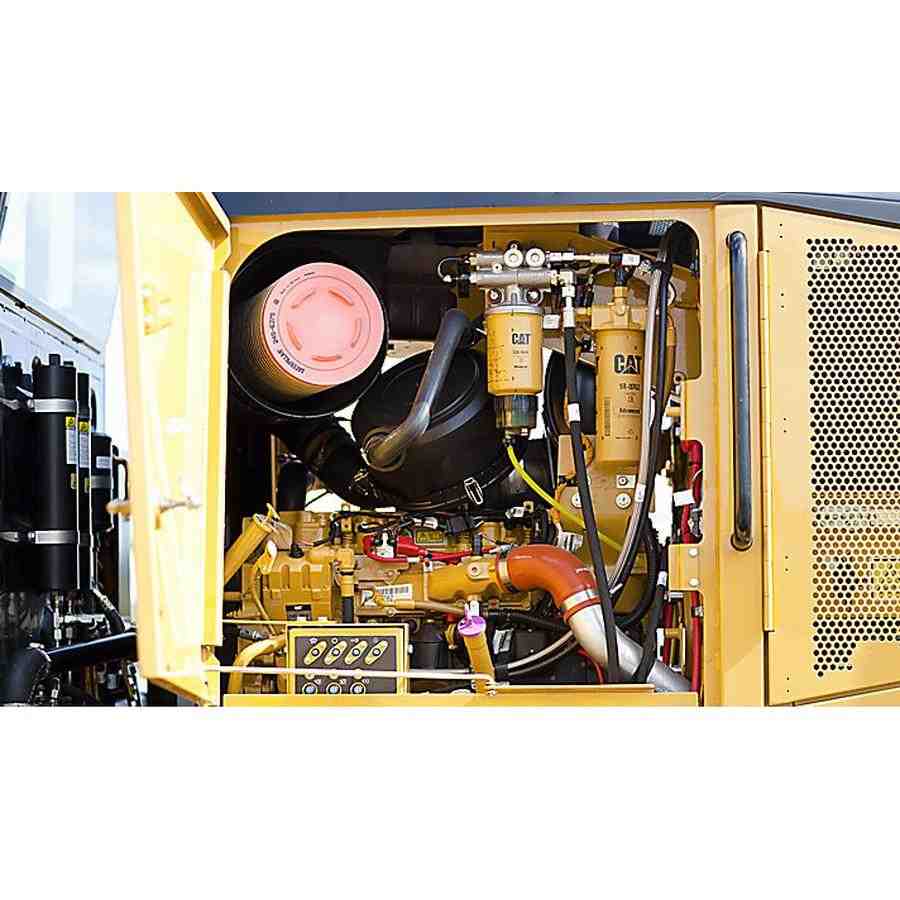

  • Двигатель
    • Модель двигателя
      Cat® C7 AWD - Cat C9
    • Выбросы загрязняющих веществ
      Выбросы соответствуют стандартам Агентства по охране окружающей среды США Tier 3 и европейскому стандарту Stage IIIA.
    • Базисная мощность (1-я передача)
      136 кВт
    • Эффективное увеличение полезной мощности системой VHP Plus
      136–174 кВт (183–233 л. с.)
    • Диапазон системы VHP Plus — полезная мощность
      136–174 кВт (186–237 л. с.)
    • Запас по крутящему моменту
      39%
    • Рабочий объем
      7,2 л
    • Диаметр цилиндра
      110 мм
    • Примечание (2)
      Заявленная полезная мощность представляет собой мощность на маховике двигателя, оборудованного вентилятором, воздухоочистителем, глушителем и генератором, при частоте вращения двигателя 2200 об/мин.
    • Ход поршня
      127 мм
    • Максимальный крутящий момент
      1159 Нм
    • Примечание (4)
      При работе на высоте до 3048 м (10 000 футов) над уровнем моря номинальная мощность двигателя не уменьшается.
    • Высокая температура окружающей среды
      50 °C
    • Примечание (3)
      Мощность в соответствии с ISO 14396; Номинальная частота вращения = 2000 об/мин; VHP Plus = 175 кВт (234 л. с.)
    • Для стандартной температуры окружающей среды
      43 °C
    • Диаметр цилиндра
      105 мм
    • Примечание (1)
      Максимальный крутящий момент (VHP Plus) соответствует 1 000 об/мин
    • Количество цилиндров
      6
    • Частота вращения при номинальной мощности
      2000 об/мин
    • Высота над уровнем моря, на которой происходит снижение мощности
      3048 м
    • Стандарт — частота вращения вентилятора — максимум
      1450 об/мин
    • Стандарт — частота вращения вентилятора — минимум
      600 об/мин
    • Стандарт — конфигурация для температуры окружающей среды
      43 °C
    • Высокая температура окружающей среды — частота вращения вентилятора — максимальная
      1650 об/мин
    • Высокая температура окружающей среды — частота вращения вентилятора — минимальная
      600 об/мин
  • Габариты
    • Эксплуатационная масса — стандартное оснащение
      18991 кг
    • Полная масса машины — базовая — общая
      16581 кг
    • Полная масса машины — базовая — задний мост
      12244 кг
    • Полная масса машины — базовая — передний мост
      4337 кг
    • Полная масса машины — стандартное оснащение — передний мост
      5314 кг
    • Полная масса машины — стандартное оснащение — задний мост
      13677 кг
    • Масса
      17440 кг
    • Поворотный круг — толщина перекладины отвала
      40 мм
    • Тягово-сцепное устройство — высота
      152 мм
    • Тягово-сцепное устройство — ширина
      72,6 мм
    • Конструкция передней рамы — высота
      305 мм
    • Конструкция передней рамы — ширина
      305 мм
    • Конструкция передней рамы — толщина
      16 мм
    • Передний мост — высота до центра моста
      571 мм
